Eurotec TCC MAX

TCC MAX

TCC MAX ist ein innovativer Verbindertyp zur Herstellung von Verbundwirkung zwischen Holz und Beton in einem Strukturelement wie z.B. einem Balken oder einer Platte. Bei dieser Technik arbeiten beide Materialien mit ihren besten Kräften zusammen: Beton auf Druck und Holz auf Zug.

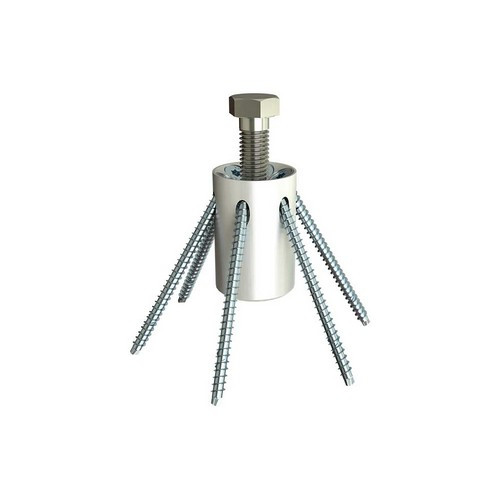

Es besteht aus einem Stahlzylinder, der am Holzbauteil mit sechs 6,5 mm x 100 mm KonstruX Vollgewindeschrauben am Holz befestigt, und einer Bolzenschraube M14 x 100 mm, die über der Verankerung im dem Betonbauteil platziert ist. Die Schrauben sorgen für Rückzugswiderstand und hohe Anfangssteifigkeit. Der obere Bolzen und der zylindrische Teil tragen zur Tragfähigkeit bei.

Holz-Beton-Verbund-Elemente (TCC) sind ideal für neue Projekte, die ein großes strukturelles Raster aufweisen und gleichzeitig eine schlanke Platte behalten. Außerdem können TCC-Elemente in alten Holzgebäuden eingesetzt werden, die Holzbalken, die verstärkt werden müssen, oder wenn eine Nutzungsänderung eine verbesserte Festigkeit und Steifigkeit erfordert.

Material

• S235 verzinkt
• Frei von Chrom(VI)-Oxid
• Gute Beständigkeit gegen mechanische Beanspruchung

Vorteile

• Hohe Anfangssteifigkeit
• Duktiler Versagensmodus sichergestellt
• Nur wenige Verbinder notwendig
• Verbesserte Schalldämmung durch die Betonschicht
• Verbesserte Feuerbeständigkeit durch die Betonschicht

Anwendung

Massivholz
Brettschichtholz (Leimholz)
CLT (Brettsperrholz), LVL (Furnierschichtholz)
Konventioneller Beton und Leichtbeton mit einer mindestens Festigkeitsklasse von C20/C25 und einer maximalen Korngröße von 8 mm.

Nutzungsklassen

Nutzungsklasse 1-2
