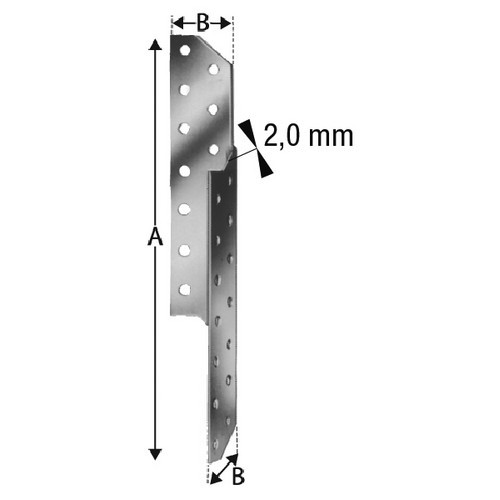

SPF Sparrenpfettenanker 170 rechts

Sparrenpfettenanker

Die SPF Sparrenpfettenanker werden für die Zugverankerung von sich kreuzenden Hölzern verwendet. Ebenso können horizontale Kräfte aufgenommen werden. Belastungsabhängig kommen 2 oder 4 Pfettenanker pro Anschluss zur Anwendung.

Bei 2 Pfettenankern pro Anschluss werden 2 linke oder 2 rechte Verbinder benötigt, da diese diagonal gegenüberliegend angeordnet werden sollten, um eine mittige Lasteinleitung zu gewähren. Eine Querzugbeanspruchung der Hölzer ist zu beachten und ggf. nachzuweisen.

Die SPF Sparrenpfettenanker sind in 6 Standardgrößen erhältlich.

Eigenschaften

Material

• Stahlqualität: S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz

• 275 g/m² beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 #x3BC;m

Vorteile

• Entwickelt zur Aufnahme von hohen Zuglasten, mit zusätzlicher Lastaufnahme in horizontalen Richtungen.
• Belastungsabhängiger Einbau von 2 oder 4 Sparrenpfettenanker je Verbindung möglich.
• Variable Position der Verbindungsmittel, da 2-reihiges Lochbild je Schenkel.

Anwendung

Anwendbare Materialien

• Auflager: Holz, Holzwerkstoffe
• Aufzulagerndes Bauteil: Holz, Holzwerkstoffe

Anwendungsbereich

Holz / Holz Verbindungen, vorrangig in sich kreuzenden Dachkonstruktionen.
