Simpson Hirnholzverbinder EGCL 90
Schmales Holz, starker Verbinder Artikelbeschreibung lesenSimpson Hirnholzverbinder EGCL 90
| Art.Nr.: | simEGCL90 |
| EAN: | 5701953005290 |
Der neu entwickelte, zweiteilige Hirnholzverbinder EGCL ist für anspruchsvolle Hauptträger-Nebenträger-Anschlüsse sowie für Stützen-Riegel-Anschlüsse prädestiniert insbesondere wenn schmale Hölzer z. B. bei Glasfassaden eingesetzt werden sollen.
Je nach gewünschtem Design kann der EGCL komplett verdeckt oder mit Schattenfuge installiert werden. Er ist in alle Richtungen belastbar und ermöglicht Anschlüsse mit Neigungen von -15° bis +90° sowie Schrägen von 15° bis 165°.
Entsprechend überdeckt, erreicht er zudem einen Brandwiderstand bis R30.
Vorteile
- CE-Kennzeichnung
- Einbau: mit Schattenfuge oder ganz verdeckt
- In alle Richtungen belastbar
- Mit Brandwiderstand R30 ausführbar
- schmales Design und daher für Glasfassaden geeignet
- Für geneigte und schräge Anschlüsse

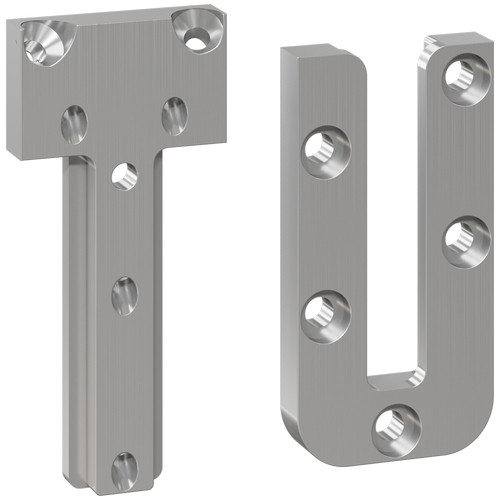

Die T-förmige Einschubplatte wird mit TTUFS-4,0x60 Senkkopfschrauben am Nebenträger befestigt. Die Schrauben werden unter 45° Neigung geführt eingedreht. Die U-förmige Tragplatte wird am Hauptträger mit CSA5,0xl Verbinder Schrauben angeschlossen.
| Typ | Datei | Dateigröße |
|---|---|---|
| 2.84 MB | ||
| 0.23 MB | ||
| 5.72 MB |
