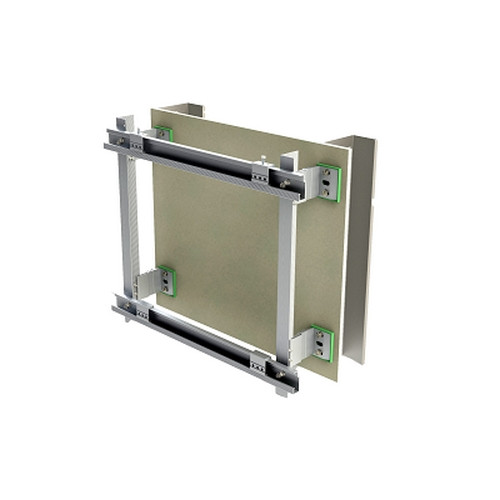

NVELOPE®-Unterkonstruktionssystem für die VHF NV3
Die NVELOPE®-Unterkonstruktion für die verdeckt liegende mechanische Befestigung

• NV3 ist die NVELOPE-Unterkonstruktion für die verdeckt liegende mechanische Befestigung.
• Die Sicherung der Fassadenpaneele erfolgt mithilfe von Agraffen und TUF-Ankern für die verdeckte Befestigung.
• Die horizontalen NVELOPE-Profile werden an den vertikalen Profilen befestigt. Die Bekleidungspaneele werden an den horizontalen Profilen mit justierbaren und fixen Tragprofilen eingehängt und an diesen gesichert.
• NVELOPE L-Profile werden mithilfe von NVELOPE-Tragkonsolen fixiert. Die Befestigung der Tragkonsolen erfolgt über Fest- und Gleitpunkte.
• NVELOPE-Konsolen für Gleitpunkte nehmen Windlasten zuverlässig auf und unterstützen damit die witterungsbedingte Ausdehnung.
• NVELOPE-Konsolen für Festpunkte nehmen die vertikalen Eigenlasten der Fassadenbekleidung dauerhaft sicher auf.
• Für qualitativ hochwertige Ergebnisse wird der Abstand zwischen den einzelnen NVELOPE-Konsolen in Abhängigkeit von den konkreten Gegebenheiten – den spezifischen Abmessungen, dem Gewicht der Fassadenbekleidung, den örtlichen Windlasten sowie dem Bekleidungsbereich – festgelegt.
