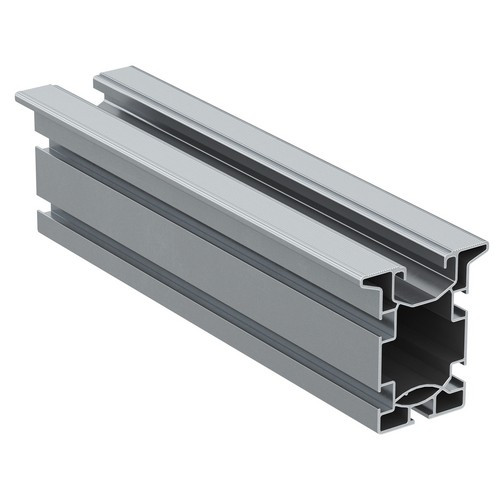

Fischer Profil SolarFish H83 AL

Fischer Profil SolarFish H83 AL

SolarFish H83 AL ist ein Profil aus der Aluminiumlegierung AW 6063 T6 um Unterkonstruktionen für Photovoltaikanlagen zu erstellen. Der vergrößerte Querschnitt von 83 mm Höhe ist ideal für hohe Belastungen bzw. größere Stützabstände der Dachhaken geeignet. Die vier seitlichen Nuten und die untere Nut sind kompatibel mit SKS M8 Schrauben oder RHS Hammerkopfschrauben und ermöglichen eine schnelle und einfache Montage. SolarFish H83 AL ist sowohl mit den Universalklemmen PM U / PM C U als auch mit den vormontierten Klemmen PM F / PM C kompatibel. Auf Steildächern kann das Profil SolarFish H83 AL mit den Dachhaken RH und GT verlegt werden. Für nicht abnehmbare Wellplatten können die Stockschrauben STSR und STSI und für Stehfalzblechdächer die Dachhaken DLA und DLAK verwendet werden.


Vorteile

• Das SolarFish H83 AL Profil hat mit einem Querschnitt von 83 mm eine hohe Tragfähigkeit und wird zur Reduzierung der Stützpunkte eingesetzt.
• Schnelle Montage in den unteren und seitlichen Nuten mit den RH-Dachhaken oder mit SKS M 8 Schrauben oder RHS Hammerkopfschraube und in der oberen Nut mit der FCN AL Hammerkopfmutter und MW-Winkeln (für Kreuzverbindungen).
• Kompatibel mit den Universalklemmen PM U / PM C U.

Eigenschaften

• Aluminiumlegierung AW 6063 T6 gemäß EN 755-2:2013.
• Bitte beachten: Oxidationsflecken gelten als charakteristisch für Aluminium. Dies beeinträchtigt in keiner Weise die Funktionalität des Produkts und fällt nicht unter die Garantie.

Anwendungen

Ziegeldeckte Steildächer mit Betondachsteinen und Tonziegeln mit:

• RH Haken

Wellplatten-Dächer mit

• STSR Stockschraube
• STSI Stockschraube

Stehfalzpaneeldächer mit

• DLA-Klemme
• DLAK-Klemme

Befestigung der Paneele mit

• Universalklemmen PM C U und PM U
